MOSFET 驅動拓?fù)洳皇?ldquo;畫法不同”，而是每一種都在解決不同的電氣矛盾
真正決定驅動拓?fù)涞模恢皇?MOSFET 是 N 溝道還是 P 溝道，而是三件事：源極處在什么電位、柵極需要多快地充放電、控制側和功率側是否允許共地。原文件列出的低側、高側、推挽、自舉、光耦隔離、半橋/全橋，本質上就是圍繞這三件事做取舍！
一、一個最容易被低估的問題：MOSFET 不是“給個高電平就完事”
很多剛接觸 MOSFET 的人，會把它理解成一個“電壓控制開關”：Gate 給高電平，MOS 導通；Gate 拉低，MOS 關斷。這個理解在低頻、低功率電路里勉強夠用，但一旦進入 PWM、馬達、電源轉換器和半橋全橋，它就會迅速失效。
反常識的地方在于：MOSFET 雖然是電壓驅動器件，但真正決定開關瞬態的，卻是“柵極電荷怎么被充進去、又怎么被抽出來”。所以一個 MCU 的 IO 口可能能夠讓 MOSFET“慢慢導通”，卻未必有能力讓它在高頻開關下“快速、干凈、可靠地導通”。
更麻煩的是，當 MOSFET 被放到高側時，源極電位本身還會跟著負載上下跳。此時你不能再只問“G 是不是 10V”，而要問一個更關鍵的問題：G 到 S 之間到底還有多少伏？
VGS = VG - VS
MOSFET 真正關心的是柵源電壓 VGS，而不是 Gate 對地電壓。
這就是為什么，同一顆 MOSFET 換一個位置，驅動方式可能完全不同。原文件也明確將驅動拓?fù)鋮^(qū)分為低側、高側、推挽、自舉、光耦隔離和全橋/半橋，并指出選擇與 MOSFET 類型、安裝位置、開關頻率及功率有關。
二、把它放進真實場景，你就知道六種拓?fù)錇槭裁磿霈F(xiàn)
先看幾個典型場景：LED 調光、繼電器替代、低側馬達開關，MOSFET 的 Source 幾乎固定在地附近；電池正端切換、高邊負載開關，MOSFET 被放到電源正端；同步 Buck、逆變器、馬達橋臂里，上下兩顆 MOSFET 還必須交替工作；再往上到了高壓工業設備，邏輯控制側和功率側甚至不能直接共地。
所以六種拓?fù)淇雌饋砗芏啵瑢嶋H上是在解決三個層次的問題：
位置問題：MOSFET 在低側還是高側？源極是不是固定參考地？
速度問題：驅動器能不能快速給柵極充電、放電，避免開關損耗、振蕩和誤導通？
隔離與橋臂問題：控制側是否需要和高壓功率側隔離？上下橋臂會不會同時導通？
三、先建立兩個模型：看懂它們，后面的拓?fù)渚筒粊y了
模型 A：低側 MOSFET。Source 基本接地，VS≈0。這個時候 VGS≈VG，驅動最省事。MCU 或低側驅動器只要能提供合適的電壓與足夠的充放電電流，就能把 MOSFET 管住。
模型 B：高側 N-MOSFET。Source 會隨著負載節點一起升高。假設 Source 已經升到 24V，你即便把 Gate 拉到 12V，對 MOSFET 來說 VGS 反而是 -12V，并不是“12V 高電平”。因此高側 N-MOSFET 必須把 Gate 再抬到 Source 之上，這就是自舉、電荷泵或隔離驅動存在的根本原因。
工程師常用的第二個判斷量
開關越快，對驅動電流的要求越高。近似可以用 Igate ≈ Qg / tsw 理解：柵極總電荷 Qg 越大、你希望開關時間 tsw 越短，驅動器就越需要更強的峰值拉電流和灌電流。原文件在低側與推挽部分也反復強調了峰值驅動電流和柵極電荷的重要性。
IGATE ≈ Qg / tSW
這是用于理解驅動強度的近似關系；實際波形還會受到 Miller 平臺、驅動阻抗和寄生參數影響。
四、低側驅動：為什么它最簡單，卻也最容易讓人掉進“Vth”陷阱？
問題：如果 N-MOSFET 的 Source 直接接地，Gate 由 MCU 或驅動器控制，是不是只要驅動電壓高于 Vth 就夠了？
反常識：不夠。Vth 更像是“MOSFET 剛開始有電流”的門檻，而不是“已經低阻導通”的保證。真正做功率開關時，更應該關注數據手冊在指定 VGS 下給出的 RDS(on)，以及驅動器是否能在所需時間內把柵極電荷充滿、放空。
場景：原文件把低側驅動用于 LED 調光、馬達啟動、開關控制、電源管理以及多數 PWM 場景。因為 Source 靠近地，控制參考最清楚，所以這是最適合 MCU 直接參與控制的一類結構。

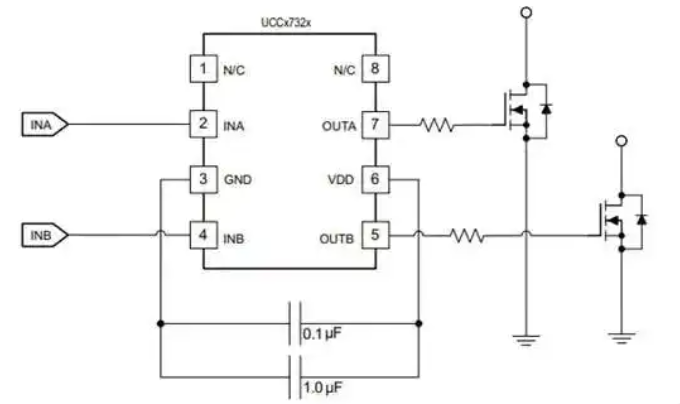

圖 1 低側驅動示例：UCCx732x 驅動 N-MOSFET
機理：驅動器輸出高電平時，給 MOSFET 柵極充電；輸出低電平時，把柵極電荷快速抽走。高速應用中，驅動器的拉電流和灌電流都很重要。原文件給出的 UCC27324 示例強調了最高 4A 級峰值拉/灌能力，目的正是縮短柵極充放電時間。
判據：一個低側驅動能不能做穩，至少看三點：VGS 是否達到 RDS(on) 的測試條件；峰值驅動能力是否與 Qg、開關速度匹配；驅動回路與功率回路是否足夠短，避免共地阻抗和寄生電感把 Gate 波形搞亂。
對策：柵極串聯電阻用于控制開關速度與振鈴，柵源下拉電阻用于確保驅動器失電或高阻時 MOSFET 不懸空。PCB 上則要縮小驅動回路面積，避免大電流地回路和信號地“共用一段路”。
低側驅動之所以能做得簡單，不是因為 MOSFET “天生好驅動”，而是因為 Source 給了你一個穩定的參考點。
五、高側驅動：為什么 N-MOSFET 明明性能更好，反而還要多一套驅動？
問題：把 MOSFET 放在電源和負載之間，看起來只是換了個位置，為什么電路突然復雜？
反常識：高側 N-MOSFET 的難點，不在 Drain，而在 Source。Source 一旦跟著輸出節點抬高，Gate 也必須繼續抬高，始終保持足夠的正 VGS。
場景：電池正端開關、電源管理、半橋/全橋上橋臂都屬于典型高側應用。P-MOSFET 可以簡化高側控制，但原文件指出其 RDS(on) 往往更高；若改用 N-MOSFET，則通常要搭配自舉或電荷泵。

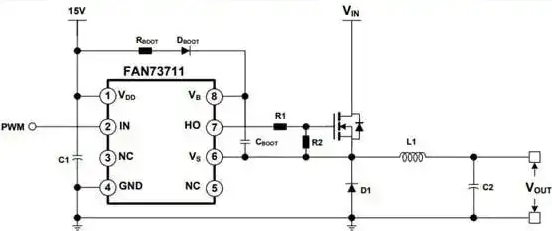

圖 2 FAN73711 高側驅動電路示例
VGATE ≈ VSOURCE + VDRIVE
例如希望 VGS≈10V，而 Source 已升到 30V，那么 Gate 往往要被抬到約 40V 附近。
判據：如果高側 N-MOSFET 導通后，驅動器仍能維持足夠的 VGS，并且高側供電不會在長時間導通時掉壓，才算真正可靠。
對策：短時、高頻 PWM 常用自舉；需要高側長時間維持導通時，可考慮電荷泵或獨立/隔離供電。原文件也特別指出，自舉電容需要在 MOSFET 關閉階段獲得充電機會，因此不適合無限期保持高側導通。
高側驅動不是“多此一舉”，它是在解決 Source 本身會漂移的問題。
六、推挽驅動：為什么 Gate 電壓看起來夠了，MOSFET 還是會發熱？
問題：既然 MOSFET 是電壓驅動，為什么還要用 8050/8550、B772/D882 或?qū)Ｓ抿?qū)動器做推挽？
反常識：因為 Gate 在動態過程中不是一個“理想無電流輸入端”，而是一顆需要被反復充放電的電容性負載。你讓它慢慢充、慢慢放，MOSFET 就會在導通區和關斷區之間拖太久，開關損耗自然上升。

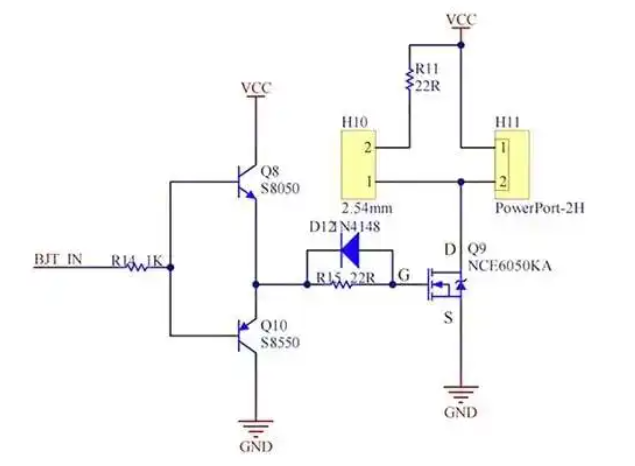

圖 3 三極管低側推挽驅動示例
機理：推挽級一邊負責把 Gate 強力上拉，一邊負責把 Gate 強力下拉。這樣做的價值不只是“驅動電流變大”，更重要的是讓 MOSFET 的開、關兩個方向都有低阻抗通道。原文件指出推挽結構可提供較強驅動能力，并用于高頻、高電流 PWM 與馬達控制。
模型：把 Gate 看成一只需要搬運電荷的“水桶”。Qg 是桶的大小，驅動電流就是水泵流量。想把開關時間壓得更短，要么換更小 Qg 的 MOSFET，要么提升驅動峰值電流。
tSW ≈ Qg / IGATE
同一顆 MOSFET 下，驅動電流越大，理論上柵極充放電越快。
判據：如果 Gate 上升/下降沿太慢、Miller 平臺停留太久，或者驅動器溫升明顯，就說明驅動能力與 Qg、頻率不匹配。
對策：合理選擇驅動器峰值電流；柵極電阻不要盲目追求越小越好；上下互補器件要防止交越導通。高速開關時，驅動能力、柵極電阻和 PCB 寄生參數必須一起看。
推挽不是為了把 Gate “抬得更高”，而是為了把電荷“搬得更快、更干凈”。
七、自舉驅動：一顆電容，為什么能把高側 Gate 抬到電源之上？
問題：高側 N-MOSFET 需要 Gate 高于 Source，可驅動 IC 的供電明明只有十幾伏，它憑什么把 Gate 抬得比母線還高？
反常識：自舉并不是“憑空升壓”。它先在低側導通、開關節點被拉低的時候給自舉電容充電，然后利用這顆已經帶電的電容，把驅動電源“坐”到不斷抬升的 Source 上。
場景：半橋、全橋、變頻器、馬達驅動器都大量使用自舉方案，因為它可以用 N-MOSFET 做高側，兼顧低 RDS(on) 與成本。

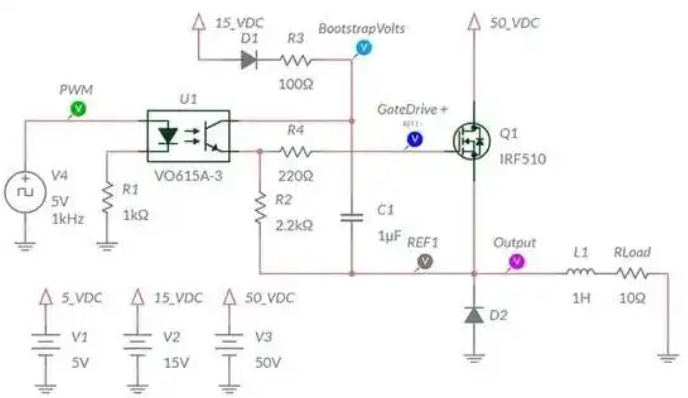

圖 4 MOSFET 自舉驅動示例
模型：把 Cboot 看成高側驅動的臨時能量倉庫。每次高側 MOSFET 打開，都要從它里面拿走一部分電荷去充 Gate，還要承擔驅動器自身消耗與漏電。電容太小，VB-VS 會掉得太快，高側 MOSFET 就可能從“完全導通”退回到高損耗區。
CBOOT ≥ QTOTAL / ΔVBOOT
工程上通常要再留足裕量；原文件給出了“自舉電容至少約為高側 MOSFET 柵極電容 10 倍”的經驗性選取思路。
判據：高側導通期間，VB-VS 必須始終高于驅動器欠壓鎖定門限，并保證 MOSFET 的 VGS 有足夠余量；同時 PWM 必須給自舉電容留下重新充電的機會。
對策：Cboot 選低 ESR/ESL 的 MLCC；自舉二極管選擇低壓降、快速器件；Rboot 用來限制啟動充電峰值；布局上讓二極管、電容和驅動 IC 盡量靠近。低頻或高側長期靜態導通時，優先考慮非自舉方案。
自舉的本質不是“升壓技巧”，而是利用開關節點的運動，給高側驅動建立一個浮動電源。
八、隔離驅動：加了光耦，就等于驅動能力夠了嗎？
問題：高壓系統里用光耦隔離了控制信號，是不是就萬事大吉？
反常識：隔離解決的是“兩個地不能硬連”的問題，不自動等于“Gate 能被快速驅動”。如果隔離器輸出電流太小、傳播延遲太大，MOSFET 一樣可能開得慢、關得慢。
場景：原文件把光耦隔離驅動用于工業控制、電源模塊、馬達驅動以及高壓系統，并列舉 FOD3182、HCPL-3180 這類面向功率器件驅動的隔離器件。

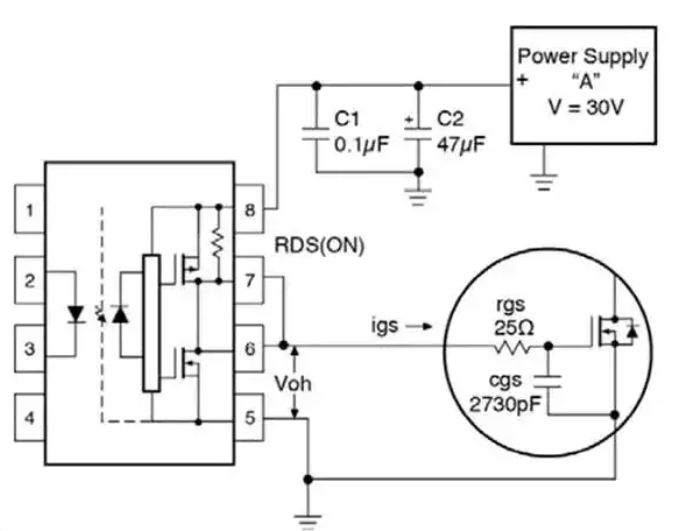

圖 5 FOD3182 光耦隔離 MOSFET 驅動示例
機理：邏輯信號先通過隔離器跨越絕緣屏障，再由功率側輸出級給 MOSFET Gate 充放電。因此必須同時看“隔離能力”和“驅動能力”。如果輸出電流不夠，原文件建議增加緩沖級或?qū)Ｓ?MOSFET 驅動器。
判據：隔離耐壓只是第一關，還要看輸出峰值電流、上升下降時間、傳播延遲，以及開關頻率下的實際 Gate 波形。
對策：選專用隔離柵極驅動器；設置合適的 Gate 串聯電阻和柵源下拉；功率側去耦要靠近驅動器；不要讓隔離器輸出端通過過長 PCB 走線去“遙控”MOSFET。
隔離驅動的核心不是“多一顆光耦”，而是把控制參考、驅動能量和功率噪聲真正隔開。
九、半橋/全橋：為什么最怕的不是“開不起來”，而是“上下同時開”？
問題：兩個 MOSFET 上下串起來，一個開、一個關，看起來很簡單。為什么半橋和全橋卻是炸管事故最集中的地方之一？
反常識：橋臂最危險的瞬間，不是 MOSFET 沒導通，而是上下管在某個極短時間里同時導通。此時電源正負端幾乎被兩顆 MOSFET 直接打通，這就是 Shoot-Through（貫通）。
場景：DC 馬達正反轉、變頻器、UPS、同步整流，都需要半橋或全橋結構。原文件指出，全橋/半橋能夠?qū)崿F(xiàn)雙向電流控制和能量回收，但控制復雜度明顯上升，并且高側 MOSFET 仍需要自舉或隔離驅動。

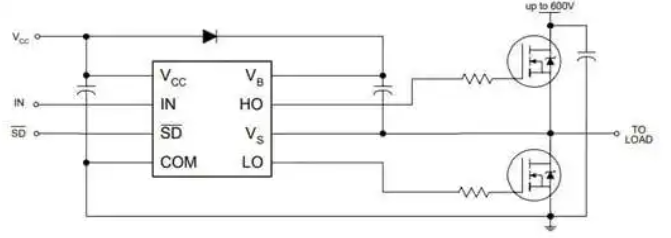

圖 6 IR2104 半橋驅動示例

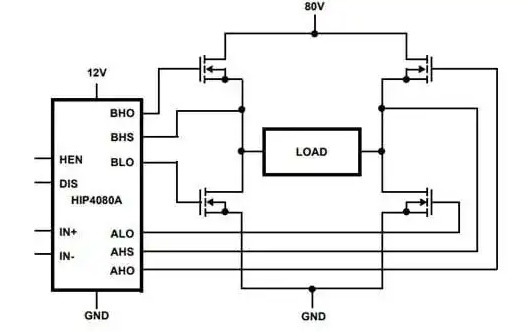

圖 7 HIP4080A 全橋驅動示例
模型：理想情況下，下管完全關斷以后上管才打開；反過來也一樣。現實中 Gate 電荷釋放需要時間、器件傳播延遲不完全一致，所以必須人為留出一小段“誰都不導通”的時間，也就是 Dead Time。
tDEAD > 實際關斷延遲 + 必要安全裕量
死區要覆蓋器件與驅動延遲，但也不能無限增大；設計時應結合波形與實際器件參數調整。
判據：看橋臂開關節點波形、上下管 VGS 是否存在重疊，以及電源電流是否在換相瞬間出現異常尖峰。只靠“代碼里加了幾百納秒死區”并不能證明安全，真正的判據是示波器上的實際波形。
對策：合理設置死區；高側供電保證自舉可靠；Gate 回路盡量短；通過合適的柵極電阻控制開關速度；功率換流回路和驅動回路分開優化，避免寄生參數把理論死區吃掉。
半橋/全橋真正考驗的，不是“會不會畫四顆 MOS”，而是你能不能控制好每一顆 MOS 在幾十到幾百納秒里的交接動作。
十、一張表看懂：什么時候該選哪一種驅動？

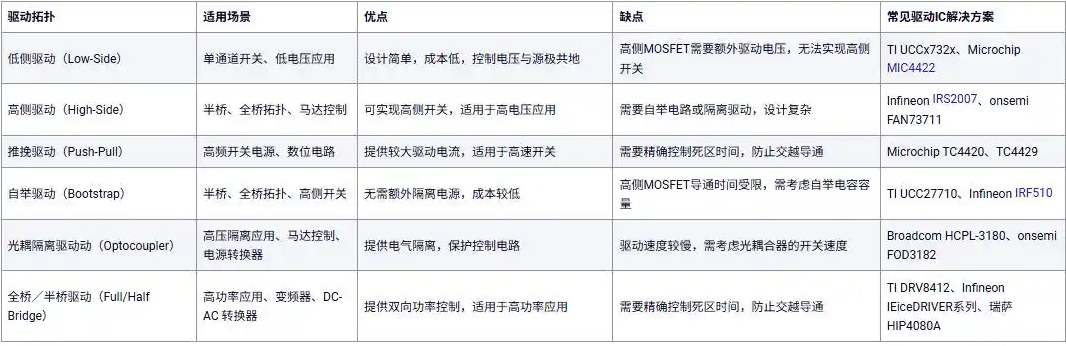

圖 8 六類 MOSFET 驅動拓?fù)鋵Ρ缺?/div>
低側：Source 固定、成本敏感、控制簡單，優先考慮。
高側：需要從電源正端控制負載，先判斷 P-MOS 是否夠用；若追求更低 RDS(on)，考慮 N-MOS + 高側驅動。
推挽：Qg 大、頻率高、MCU 直接驅動太慢時，用更強的充放電能力解決速度問題。
自舉：高側 N-MOS 做 PWM 的高性價比方案，但必須有刷新自舉電容的機會。
隔離：高壓、強干擾或安全隔離場景，既看隔離，也看真正的 Gate 驅動能力。
半橋/全橋：需要雙向電流或功率變換時使用，死區、驅動時序、布局和高側供電缺一不可。
結尾：真正決定 MOSFET 靠不靠譜的，往往不是 MOSFET 本身
所以回到最開始的問題：為什么同樣是 MOSFET，有的電路一個 IO 口就能驅動，有的卻要加推挽、自舉、隔離，甚至專用半橋/全橋驅動器？
答案不是“電路越復雜越高級”，而是位置、速度和參考電位變了。Source 固定，你可以簡單；Source 漂移，你必須建立浮動驅動；Qg 大、頻率高，你必須提高充放電能力；上下橋臂交替工作，你還得控制死區；控制側和功率側不能共地，就要做隔離。
真正成熟的 MOSFET 驅動設計，看的從來不只是“Gate 有沒有高電平”，而是 VGS 是否真的夠、Gate 電荷是否搬得夠快、關斷是否夠干凈、橋臂有沒有重疊、布局有沒有把寄生參數變成新的麻煩。
MOSFET 是功率開關，但“開得快不快、關得干不干凈、會不會誤導通”，很大程度上取決于驅動。驅動拓?fù)溥x對了，MOSFET 才真正開始像數據手冊里那么工作。
如果你在實際板子上遇到過“MOSFET 參數明明夠，波形卻振鈴、發熱甚至炸管”的情況，先別急著換更大電流的管子。下一步最值得檢查的，往往就是 Gate 驅動回路和橋臂時序。
