你以為我在開玩笑？
“老大，電池電壓采集電路我畫好了，就兩個電阻分壓，太簡單了！”
這是很多剛畢業的硬件新人最常說的一句話 。結果呢？設備量產后，原本設計待機一年的產品，三個月就紅燈報警。查來查去，最后發現“兇手”竟然就是那兩個不起眼的電阻！
兄弟們，做低功耗設計，“會測電壓”和“能測準且不費電”是兩個次元的事。
今天咱們就扒一扒這個讓無數工程師翻車的低功耗設計細節。關于電池采集，我有三招“必殺技”，看你現在的設計屬于哪一層？
第一層：小白的“想當然” —— 加大阻值
“既然分壓電阻耗電，那我把 10k 換成 1M 歐姆不就行了？”
聽起來很有道理，于是你把電阻換成了 1M。一上電，傻眼了：
電壓讀數亂跳，甚至比萬用表測出來的低一大截。
你開始懷疑單片機壞了。
真相是：你被“輸入阻抗”坑了。 STM32 這類單片機的 AD 輸入是有阻抗要求的 。它內部有一個采樣保持電路，你可以把它想象成一個小電容 (C_ADC) 。
當你的外部電阻太大（1M 歐姆），電流太小，甚至來不及把這個內部小電容充滿，采樣窗口就關閉了 。
看看手冊吧！STM32 明確指出，外部輸入阻抗是受限的。比如在某些采樣周期下，最大只允許 1.2k 歐姆的阻抗；即使你把采樣時間拉滿到 239.5 個周期，它也只允許最大約 350k 歐姆的阻抗 。
1M 歐姆？直接把 ADC 餓死了，數據肯定不準 ！

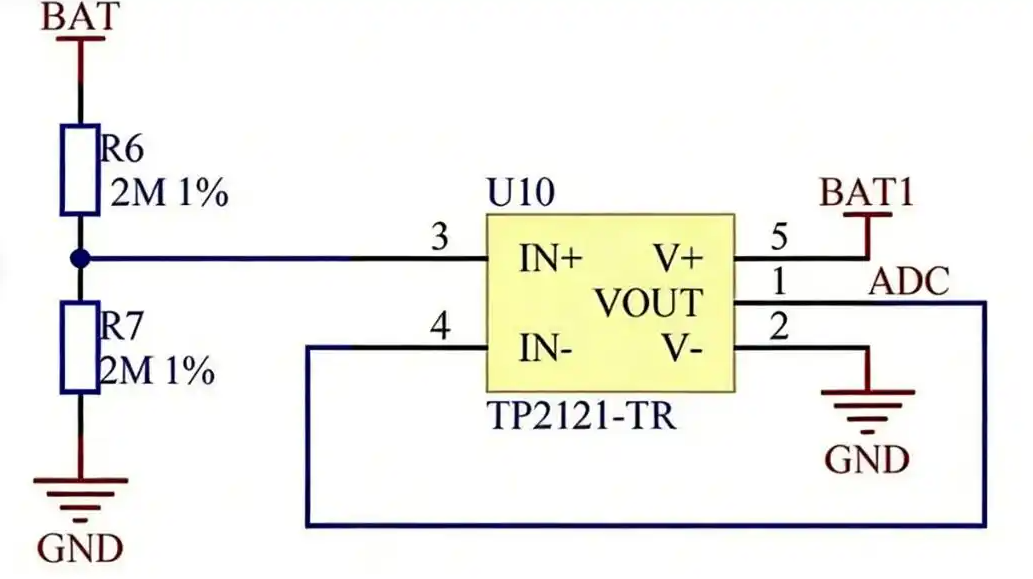

? 補救大招（如果非要用大電阻）： 加一個電壓跟隨器（運放）！
但千萬別隨便找個運放就往上懟！要選 TP2121 這種靜態電流只有 600nA 的微功耗運放 。否則，運放本身比電阻還費電，得不償失。
第二層：老手的“騷操作” —— 借用 GPIO 做地
既然電阻不能無限大，那能不能“平時斷開，測時再連”？
聰明的工程師想到了這招：把分壓電阻的接地端，接到單片機的 IO 口（比如 PA4）上 。
平時休眠：把 PA4 設置為開漏 (Open-Drain) 或高阻態。此時電路斷路，理論上電流為 0，完全不耗電 。
測電壓時：把 PA4 拉低（輸出 Low），電路導通，測完立刻關掉。
點評：這招性價比極高，不用加成本，只需要動幾行代碼。是消費類電子最常用的方案。但要注意 IO 口的漏電流參數。
第三層：大神的“極致潔癖” —— 高側 MOS 開關
如果你做的是紐扣電池供電、要求待機 5 年的傳感器，上面的方案可能還不夠極致。
真正的王者方案是：給電路裝個“水龍頭”！

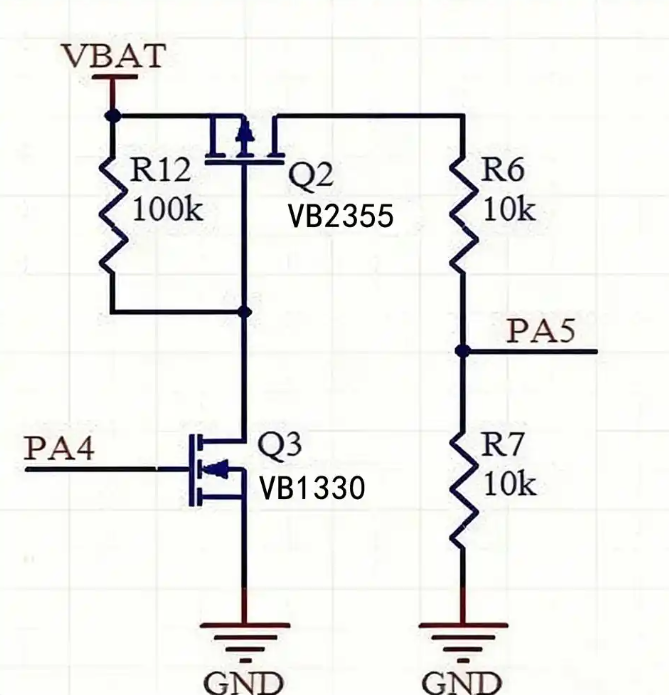

看看這個電路 ：
用一個 P-MOS (如 VB2355) 控制分壓電路的電源端（高側）。
用一個 N-MOS (如 VB1330) 或直接用 IO 去控制 P-MOS 的柵極。
原理很簡單： 平時 MOS 管徹底關閉，分壓電阻和電池物理隔離。此時的休眠電流幾乎不計（僅限于 nA 級別的漏電流）。
雖然多了一兩個小器件的成本，但對于那些電池一旦耗盡就得扔的設備，這一毛錢買的是產品的命！

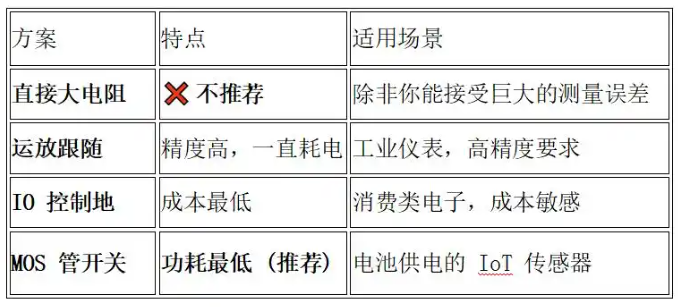

總結：你的電路該怎么改？
現在的硬件設計越來越卷，低功耗不是一句口號，而是扣在每一個 uA 里的細節。
趕緊打開你的原理圖檢查一下：
你的分壓電阻是不是還在無腦通過電流？
你的大阻值分壓是不是導致了 ADC 采樣誤差？
別讓兩個電阻，毀了你通宵熬出來的產品。
