一顆采樣電阻，可能直接決定電流環到底“看得準不準”
做 FOC 時，很多人最先盯的是 PWM、ADC 精度和控制算法。但真正容易被低估的，往往是功率橋下面那顆只有幾毫歐的采樣電阻。
電阻選大了，采樣電壓確實更明顯；可電流一上來，壓降和損耗也跟著增加。電阻選小了，損耗降下來了，但送給運放和 ADC 的信號又會變得更小。
所以真正的問題不是“采樣電阻越小越好”，而是：在你的最大電流范圍內，怎么把電流變成一個既安全、又足夠容易測準的電壓。
一、電流不能直接進 ADC，先把“安培”變成“伏特”
FOC 要閉環控制電機，離不開相電流信息。可 MCU 的 ADC 測的是電壓，不會直接告訴你“現在有幾安培”。因此第一步就是用采樣電阻把電流轉換成電壓：V = I × R。
比如 5A 電流流過 0.01Ω 采樣電阻，得到的壓降只有 50mV。這個電壓已經能反映電流大小，但對 0～3.3V 的 ADC 來說仍然太小，所以還要經過運放放大。
圖 1：LMV358 雙通道運放，對 U、W 兩相采樣信號進行調理
原圖使用 LMV358 的兩個通道分別處理 U 相和 W 相電流。這里的關鍵并不只是“用了運放”，而是前端采樣電阻和后級放大倍數必須一起設計。因為 ADC 最終看到的電壓，是“采樣電阻產生的小電壓”經過放大后的結果。
二、真正的矛盾：采樣電阻到底該選 0.01Ω，還是 0.001Ω？

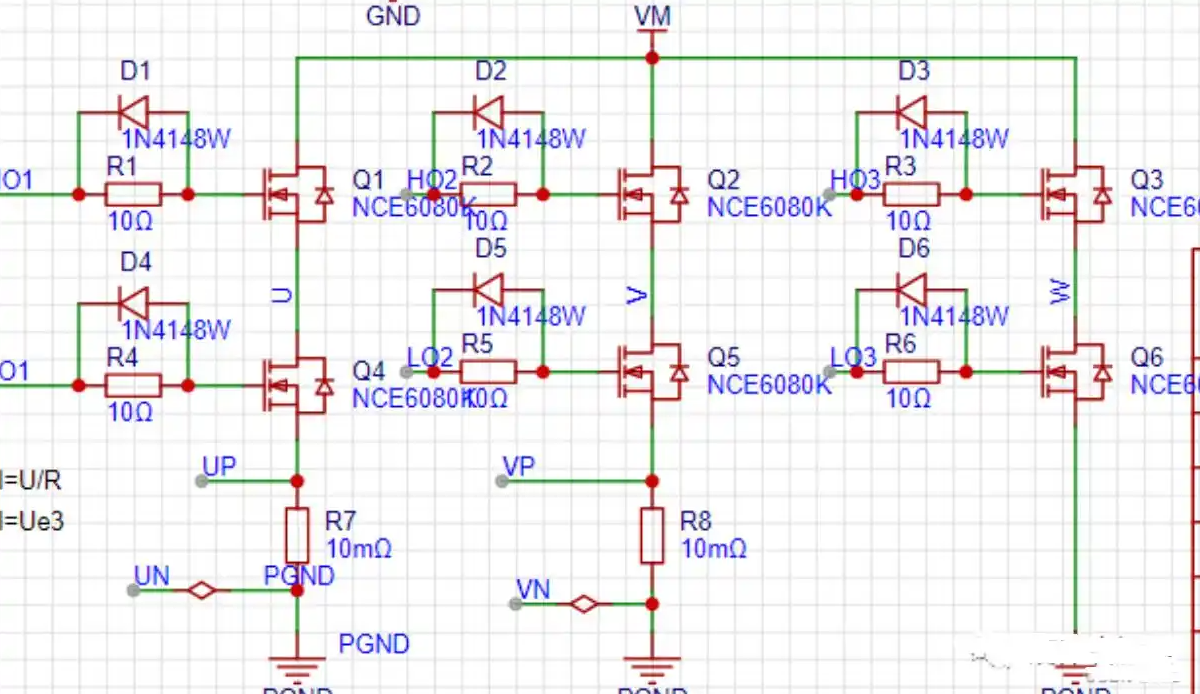

圖 2：U、W 兩相低側電流采樣位置，圖中示例采樣電阻為 10mΩ
先看原文給出的兩個典型選擇。
模型 1：0.01Ω 采樣電阻。當最大電流按 5A 設計時，采樣電壓為 5A × 0.01Ω = 50mV。
模型 2：0.001Ω 采樣電阻。當最大電流按 50A 設計時，采樣電壓同樣為 50A × 0.001Ω = 50mV。
你會發現，這兩個看起來差了 10 倍的阻值，最后卻把最大電流都轉換成了大約 50mV。這才是原文參數背后的核心邏輯：不是先拍腦袋選阻值，而是先確定最大電流，再讓滿量程時的采樣壓降落在一個合適范圍。
三、為什么還要放大約 30 倍？因為 50mV 對 ADC 來說太“浪費量程”
原文中 ADC 工作范圍不能超過 3.3V，并按約 3V 作為設計裕量，同時使用差分放大電路把采樣電壓放大約 30 倍。
50mV × 30 = 1.5V。這樣原本只有幾十毫伏的電流信號，就被拉到了 ADC 更容易分辨的電壓范圍。
同時，原電路在同相端引入 3.3V 直流偏置，并配合 510Ω、30kΩ 等電阻網絡進行信號調理。這樣做的目的，是讓雙向變化的電流信號能夠落在單電源 ADC 可讀取的正電壓區間內。
圖 3 上半部分：運放分析中使用的關系式
四、仿真真正要驗證的，不是“有輸出”，而是“量程有沒有撞墻”
原文使用 Multisim 搭建仿真，核心檢查的是一件事：在設定的最大電流和約 30 倍放大條件下，送進 ADC 的電壓不能超過 3.3V，并且最好保留一定余量。

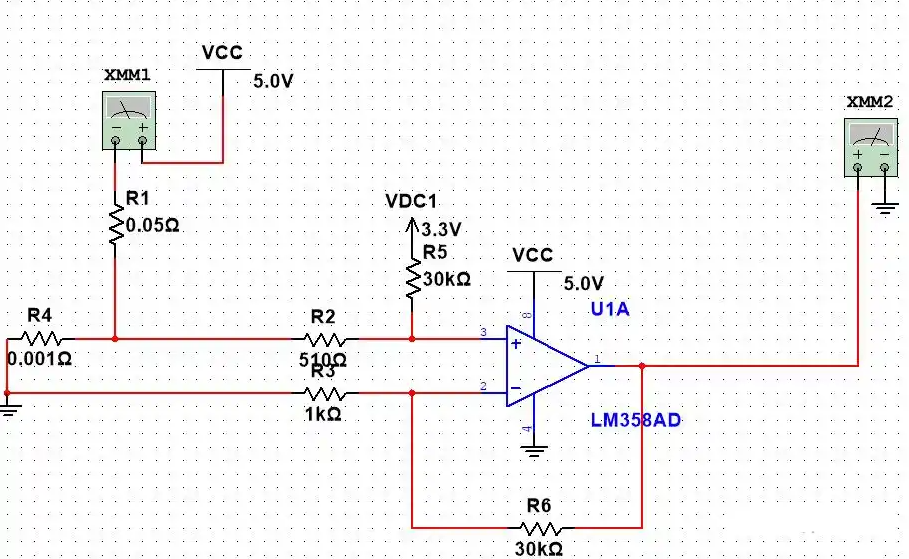

圖 3 下半部分：Multisim 仿真搭建
這也是為什么“采樣電阻”和“運放增益”不能分開看。采樣電阻決定原始信號有多大，運放決定這個信號被放大多少，而 ADC 決定最終允許你放大到哪里。
如果采樣電阻太大、增益又太高，最大電流還沒到，ADC 就可能先到頂；反過來，如果采樣電阻太小、增益又不夠，整個 ADC 量程只用了一小截，電流分辨率自然也會變差。
五、所以 0.01Ω 和 0.001Ω 到底怎么選？
按原文這套參數思路，答案其實很直接：
如果你的電機最大電流大約在 5A 量級，0.01Ω 可以把滿量程附近的采樣壓降做到約 50mV；如果電流提升到 50A 量級，就需要把采樣電阻降到約 0.001Ω，才能維持類似的采樣電壓尺度。
所以云臺電機這類相對小電流場景，原文選擇 0.01Ω；而更大電流系統，則要進一步降低阻值。工程上還要再多看一步：采樣電阻不是只看阻值。實際選型還要同時檢查額定功率、精度、溫漂，以及大電流走線是否會把額外壓降帶進采樣端。
結尾：FOC 算法再漂亮，也必須先保證“電流沒有量錯”
所以，F(xiàn)OC 電流采樣真正的設計順序應該是：先看最大電流，再定采樣電阻；根據采樣電壓，再定運放增益；最后回頭確認 ADC 量程還有沒有余量。
0.01Ω 還是 0.001Ω，并不存在誰更高級。真正合適的阻值，是那個能在你的電流范圍里，把“安培”穩定地翻譯成 ADC 看得懂的“伏特”的阻值。
但這里還有一個更容易被忽略的問題：采樣電阻已經選對了，為什么實機電流還是會漂、會跳，甚至和示波器測出來的不一樣？下一步就要看運放失調、PCB 走線和 ADC 采樣時刻了。
