MOS 管在使用過程中，為什么會“越用內阻越大”？
MOS 管在使用過程中，為什么會“越用內阻越大”？
在實際工程應用中，很多人都會遇到這樣一個現象：
同一顆 MOS 管，剛上板時效率正常，用了一段時間后卻明顯發熱、壓降變大，甚至整機性能下降。
這并不是“玄學失效”，而是 MOSFET 內部導通電阻（RDS(on)）在真實工作環境中被一步步“推高”的結果。
MOS 管導通電阻的變化，并非由單一因素觸發，而是材料特性、驅動方式、熱環境、老化機制等多重因素疊加作用的產物。下面我們從工程視角，對這些關鍵原因逐一拆解分析。
一、溫度上升：最常見、也最容易被忽視的推手
溫度與 RDS(on) 關系曲線
MOS 管的 RDS(on) 具有明顯的正溫度系數。溫度升高時，溝道中載流子的遷移率下降，直接導致導通電阻變大。
工程經驗表明：
結溫每上升 10℃，RDS(on) 往往增加約 5%～10%
當器件溫度長期處于高位（>100℃），內阻甚至可能接近初始值的 2 倍
典型場景：
在開關電源、馬達驅動等應用中，如果 PCB 銅皮不足、風道受限或散熱器設計偏弱，MOS 管會在高溫下持續運行，內阻自然“越跑越大”。
二、柵極驅動不足：MOS 管“沒被完全打開”

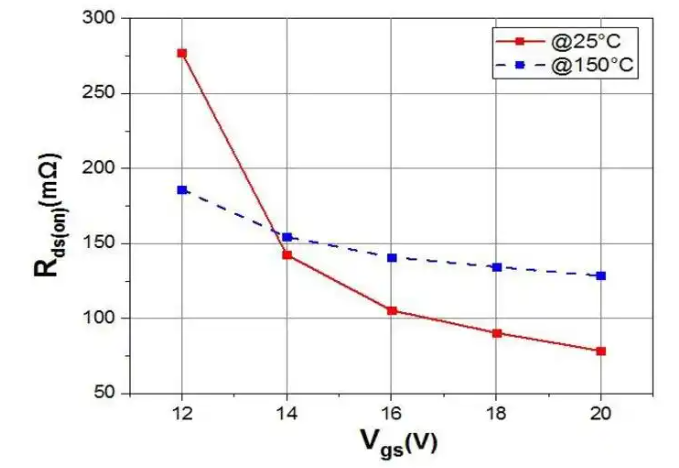

VGS 與 RDS(on) 曲線
MOS 管不是“有電就通”，而是柵源電壓 VGS 決定溝道是否充分形成。
當驅動電壓接近閾值、卻未達到推薦驅動區間時，MOS 管實際上處于“半導通狀態”。
具體影響包括：
VGS 每降低 1V，RDS(on) 可能上升 20%～50%
驅動電阻過大、驅動能力不足，也會導致有效 VGS 被拉低
常見誤區：
用 3.3V MCU 直接驅動并非真正“邏輯級”的 MOS 管，靜態測量看似能導通，動態負載下內阻卻明顯偏高。
器件老化：MOS 管也會“疲勞”
在長期高壓、高溫、高頻應力下，MOS 管內部結構會逐步退化：
柵氧化層劣化：
SiO? 中形成陷阱，柵漏電流上升，等效溝道電阻增加
熱載流子效應：
高能載流子沖擊晶格，破壞溝道邊界
金屬遷移：
高溫下源漏金屬互連電阻緩慢上升
在高頻電源或連續滿載場景中，這類老化效應可能在數月內就體現為 RDS(on) 明顯上升。
制造工藝差異：一開始就“埋下隱患”
MOS 管結構剖面
并非所有 MOS 管在出廠時都處于同一水平，工藝一致性直接決定內阻穩定性：
溝道摻雜不均 → 局部電阻偏高
柵氧厚度偏差 → Vth、RDS(on) 離散
金屬接觸質量不足 → 接觸電阻增加
這也是為什么低價器件在批量應用中更容易出現“用著用著就發熱”的問題。
五、外部應力沖擊：一次“暗傷”，長期后遺癥

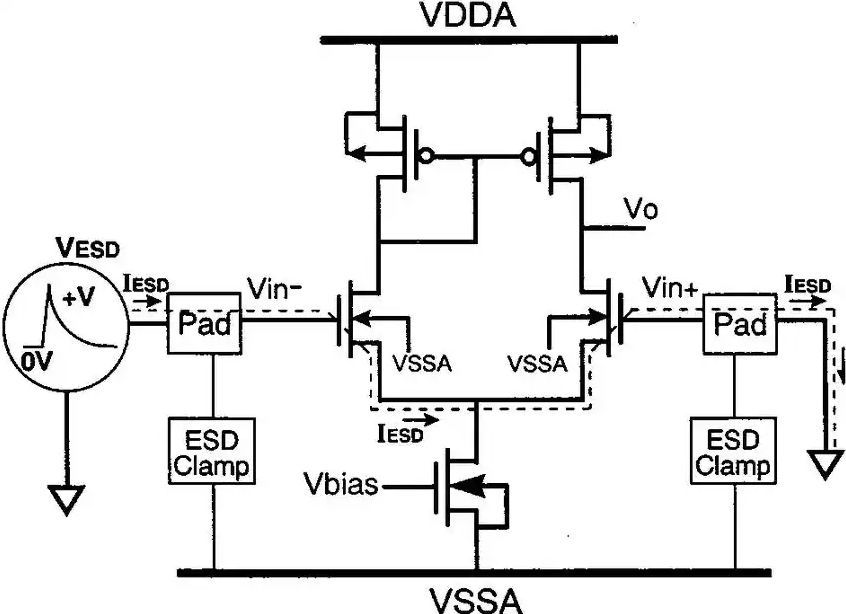

典型 ESD 電流路徑示意圖
瞬態過壓、浪涌電流、ESD 沖擊等，未必會立即擊穿 MOS 管，但可能造成不可逆的內部微損傷：
1.溝道局部受損
2.金屬層接觸劣化
3.RDS(on) 永久性抬升
典型案例：
電源輸入端無 TVS 或浪涌抑制時，一次雷擊或電網波動，就足以讓 MOS 管“帶病工作”。
六、封裝與散熱：內阻上升的“放大器”

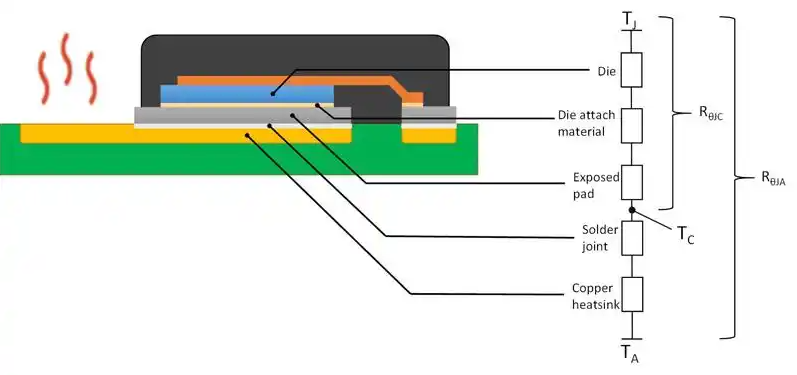

不同封裝熱阻對比
封裝本身并不直接改變 RDS(on)，但它決定了熱是否能及時被帶走：
小封裝（SOT-23、DFN） → 熱阻高
散熱銅皮不足 → 結溫長期偏高
密閉空間 → 熱堆積嚴重
結果就是：溫度升高 → 內阻增大 → 損耗更高 → 溫度繼續升高，形成惡性循環。
高頻工作：損耗疊加的隱性來源
MOSFET 導通/關斷損耗示意
在高頻應用中，雖然 RDS(on) 是靜態參數，但：
柵極充放電損耗
輸出電容損耗
反向恢復相關熱損耗
都會推高器件結溫，從而間接抬升導通電阻。
例如在 DC-DC 中，頻率從 100kHz 提升到 1MHz，MOS 管的等效 RDS(on) 可能因溫升增加 10%～20%。
MOS 管在使用過程中，為什么會“越用內阻越大”？
在實際工程應用中，很多人都會遇到這樣一個現象：
同一顆 MOS 管，剛上板時效率正常，用了一段時間后卻明顯發熱、壓降變大，甚至整機性能下降。
這并不是“玄學失效”，而是 MOSFET 內部導通電阻（RDS(on)）在真實工作環境中被一步步“推高”的結果。
MOS 管導通電阻的變化，并非由單一因素觸發，而是材料特性、驅動方式、熱環境、老化機制等多重因素疊加作用的產物。下面我們從工程視角，對這些關鍵原因逐一拆解分析。
