    為什么常要求MOS管快速關斷
    在電力電子設計中,我們經常遇到一個有趣的現象:工程師們往往絞盡腦汁去加速MOS管的“關斷”過程,相比之下,對“開通”速度的要求似乎沒有那么苛刻 。這背后的深層原因究竟是什么?
    一、 典型的加速關斷電路設計
    首先,我們來看一個經典的MOS管驅動拓撲結構:MOS管快速關斷

    在這個電路中,MOS管的開關速度本質上取決于柵極電容充放電的快慢:柵極回路中的串聯電阻阻值越大,充放電耗時越長,開關動作就越遲緩 。
    為了實現“快關”,電路中引入了一個二極管 D和一個輔助電阻 Rs_off(有時直接短路,即 0歐姆) 其工作機制如下:
    開通階段: 驅動信號 Vg_drive 輸出高電平。此時,二極管 D處于反向截止狀態,并不導通。驅動電流完全流經 Rs_on 為柵極充電。換言之,該二極管支路的存在并不影響開通速度。
    關斷階段: 驅動信號 Vg_drive拉低至 GND。此時,柵極電壓高于驅動端,二極管 D導通。柵極電荷通過 Rs_on和 Rs_off 兩條路徑同時泄放。根據并聯電阻原理,等效電阻 Req= Rs_off// Rs_on必然小于單獨的 Rs_on。阻值減小,放電加快,從而實現了“快速關斷” 。
    二、 為什么要刻意“加速”關斷?
    這就引出了核心問題:為什么我們需要專門增加外圍器件來加速關斷?
    根本原因在于:即使柵極充、放電回路的電阻完全相同,MOS管天然的“關斷”耗時也要比“開通”耗時更長 。

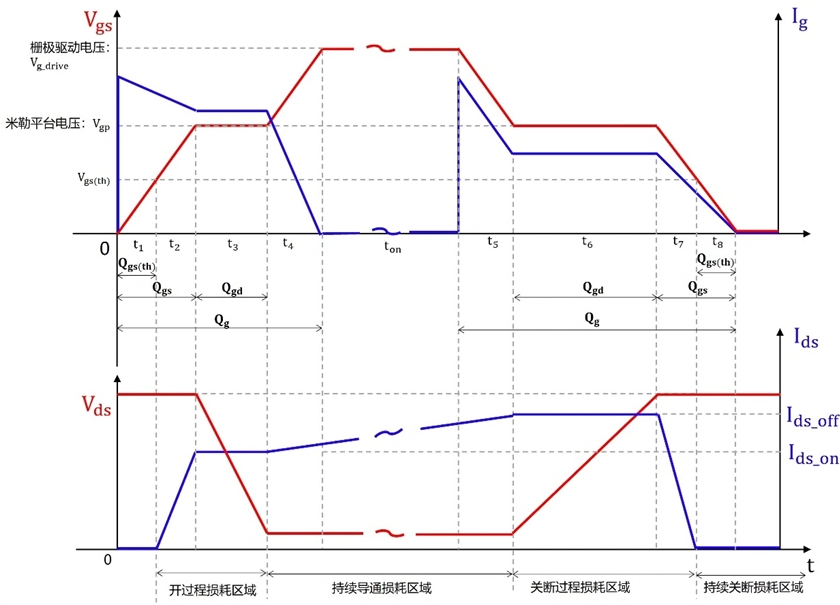

    為了理解這一點,我們需要分析MOS管的損耗區間。開通損耗主要發生在 t2 和 t3 階段,而關斷損耗則集中在 t6和 t7 階段。
    MOS管快速關斷

    三、 物理層面的深度剖析
    我們將開通與關斷過程拆解為兩組對應的物理過程進行對比,就能發現其中的不對稱性。
    t2階段 vs t7 階段:RC充放電曲線的差異
    這兩個階段互為逆過程:
    t2(開通): 柵極電壓從門限電壓 Vgs(th) 上升至米勒平臺電壓 Vgp12。
    t7 (關斷): 柵極電壓從米勒平臺電壓 V_gp 下降回門限電壓 V_gs(th)。
    雖然直覺上認為時間應該相等,但實際上并非如此 14。我們需要引入RC電路模型來解釋。

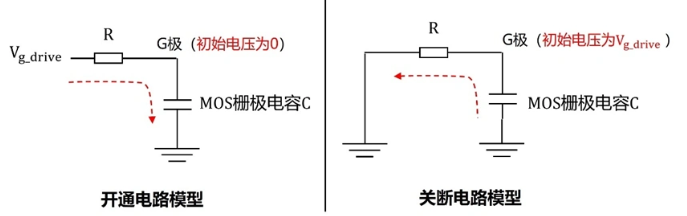

    MOS管開通和關斷的電路模型對比如下圖:
    MOS管快速關斷

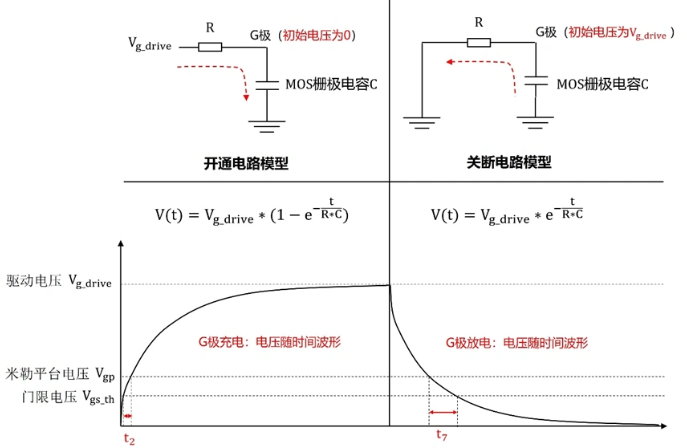

    結合RC充放電的指數曲線來看:
    MOS管快速關斷

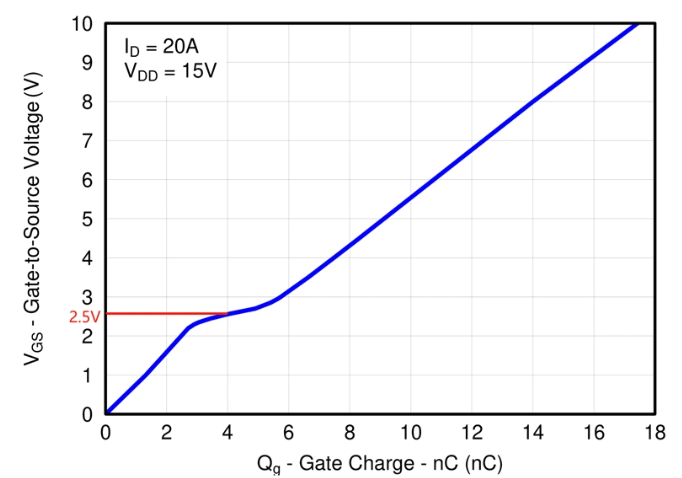

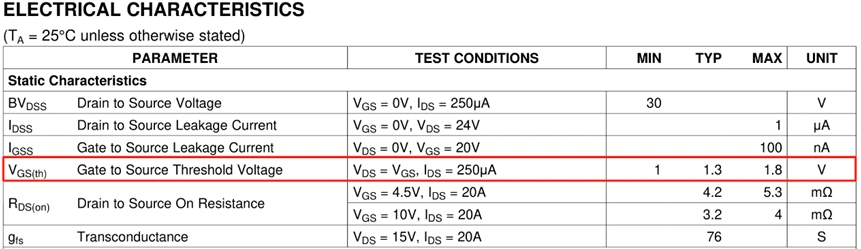

    可以看到,充電時,電壓在起始階段上升極快;而放電時,電壓在末尾階段下降極慢。關鍵在于具體的電壓數值分布:通常 MOS 管的 Vgs (th) 約為 1.3V,米勒平臺 Vgp 約為 2.5V,這兩個值都比較低。而驅動電壓 Vg_drive 通常高達 10V 或以上。
    MOS管快速關斷MOS管快速關斷
    在開通(t2)時:我們是從 0V 開始充電。由于目標 Vgp (2.5V) 距離起點 (0V) 很近,且遠低于終點 (10V),這段過程處于充電曲線最陡峭、最快速的前端區域。
    在關斷(t7)時:我們是從 10V 開始放電。目標是將電壓降至 Vgp (2.5V) 甚至更低。由于 2.5V 距離起點 (10V) 很遠,已經進入了放電曲線的尾部平緩區域,導致放電速率顯著變慢。

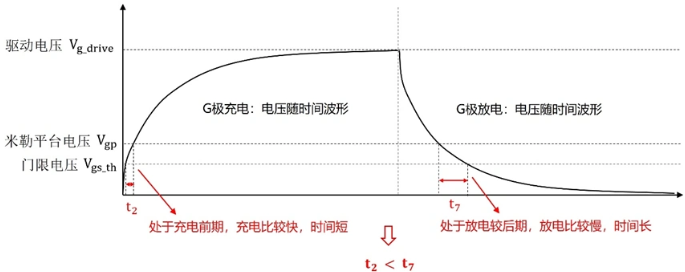

    結論:從波形上可以直觀地看到,t2 的耗時必然小于 t7。
    MOS管快速關斷
    t3 階段 vs t6 階段:驅動電流的差異
    這兩個階段對應的是米勒平臺期:
    t3 (開通):維持在 Vgp 對應的時間。
    t6 (關斷):維持在 Vgp 對應的時間。
    在此期間,柵極電壓保持恒定,處理的電荷量均為米勒電荷 Qgd。

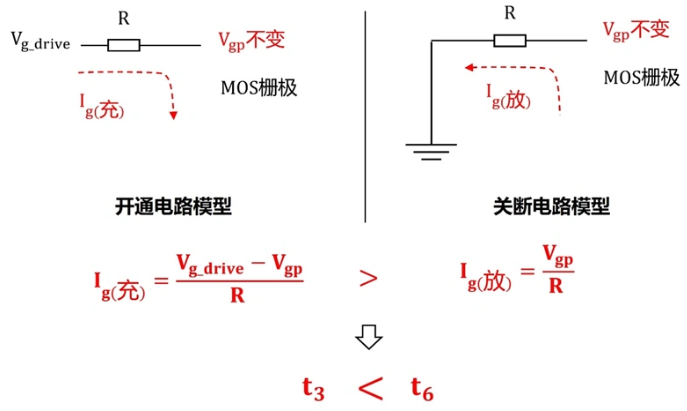

    此時決定速度的是回路電流的大小:
    開通電流:Ig (on) = (Vg_drive - Vgp) / R
    關斷電流:Ig (off) = Vgp / R
    由于 Vg_drive (如 10V) 遠大于 Vgp (如 2.5V),分子上的壓差 (10 - 2.5) 顯然大于單獨的 2.5。因此,開通時的驅動電流遠大于關斷時的放電電流。
    結論:電荷量相同,電流越大時間越短,所以 t3 耗時小于 t6。
    MOS管快速關斷
    四、數據驗證與總結

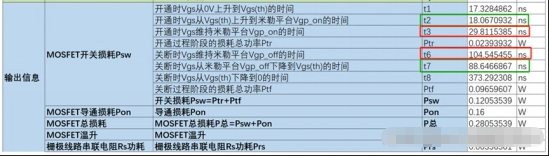

    綜上所述,由于 t2 <t7 且 t3 < t6,導致 MOS 管天然的總開通時間 (t2+t3) 明顯短于總關斷時間 (t7+t6)。通過對某款 MOS 管參數的實際計算仿真,我們可以量化這種差異:
    MOS管快速關斷
    數據清晰地佐證了上述理論:
    t2 (18ns) 遠快于 t7 (88.6ns)
    t3 (29.8ns) 遠快于 t6 (104.5ns)
    總結:之所以 MOS 管的關斷過程顯得 “拖泥帶水”,是因為其門限電壓 Vgs_th 和米勒平臺電壓 Vgp 相對于驅動電壓而言非常低(通常僅 1~3V)。這使得開通過程利用了 RC 曲線最陡峭的 “快速區” 和較大的壓差電流,而關斷過程則不得不面對 RC 曲線平緩的 “慢速區” 和較小的泄放電流。為了平衡這種天然的不對稱性,在驅動電路中增加二極管加速關斷就成為了必不可少的標準設計。
