最近在研究 TPS61287 等 BOOST 控制器時，不少工程師都困惑：為什么芯片內部高邊 MOSFET 的 D 腳接 SW、S 腳接 VOUT，而不是反過來？乍一看，好像這樣反接就能實現真正關斷，省事又聰明，但實際操作可沒那么簡單——畢竟，咱們可不能自作聰明比老登工程師更厲害。
這看似小問題，其實牽扯到 BOOST 拓撲的核心工作原理以及 MOSFET 的物理特性。本文將從三個角度，帶你剖析設計背后的技術邏輯，保證你看完有種“原來如此”的感覺。
核心結論：高邊 MOSFET 反接不可行
經過分析我們得到明確答案：即使是 BOOST 控制器，也不能將高邊 MOSFET 的 D、S 腳反接來實現真正關斷，否則電路拓撲直接失效，后果可想而知——簡直比《狂飆》里掉包還刺激。
原因分析
原因 1??：體二極管必須在死區時間續流
電感電流不能突變是電力電子設計的基本物理規律：
V=L×didtV = L \times \frac{di}{dt}V=L×dtdi
如果 dt 太小，di/dt 太大，會產生高壓尖峰，輕則冒煙，重則燒毀元器件。

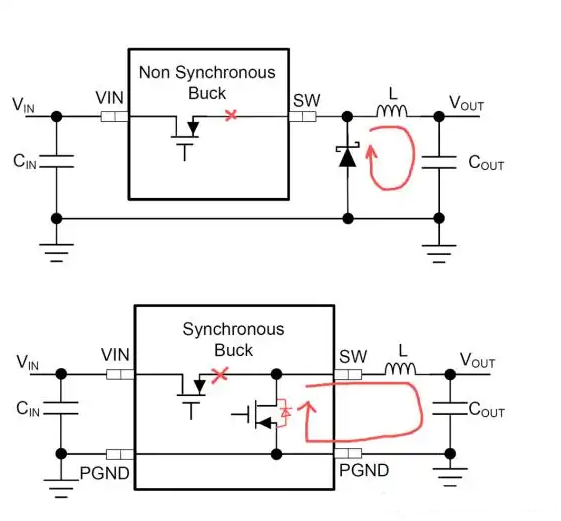

如圖所示，BUCK 電路續流機制：
非同步 BUCK
續流通過外接二極管
開關關斷時，電感電流由二極管續流
避免電壓尖峰，保護器件
同步 BUCK
續流通過低邊開關體二極管
死區時間內提供通路
降低導通損耗，提高效率

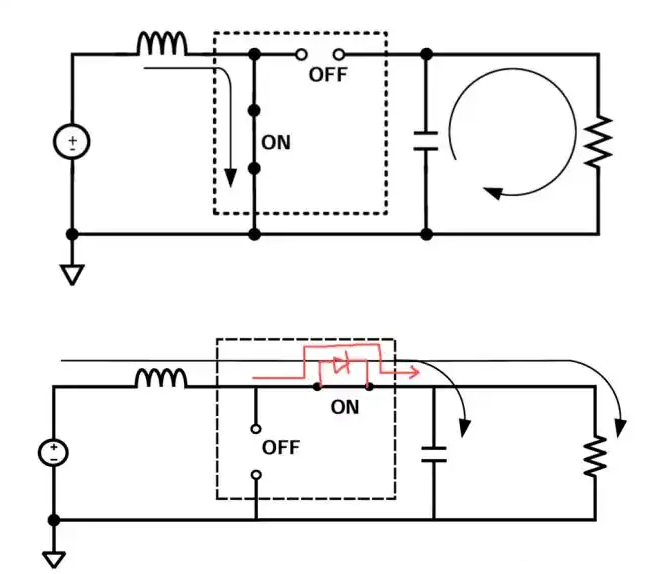

同理，BOOST 同步拓撲也是這樣。在低邊關斷到高邊導通的死區時間內，高邊 MOSFET 的體二極管必須提供續流通道。
高邊體二極管方向必須從 SW（S 腳）到 VOUT（D 腳），保證電感電流流暢，避免“電壓尖峰炸鍋”，否則就像把高鐵開進地鐵軌——不可能順利運行。
原因 2：體二極管反向會短路輸出

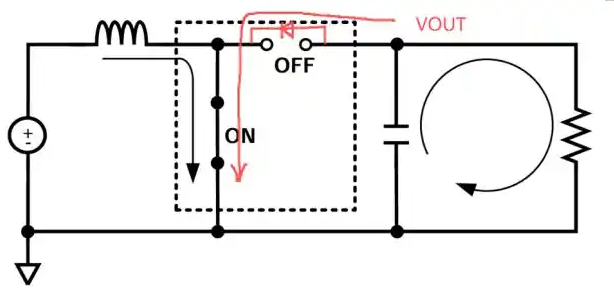

如圖所示
如果高邊 MOSFET 體二極管方向反了（D 腳接 SW、S 腳接 VOUT），在低邊導通期間，輸出 VOUT 會被直接短接到地，典型壓降約 0.7V。
這種情況相當于“河東獅吼”，直接把電路打亂，BOOST 電路拓撲失效，明顯不行。
原因 3??：體二極管反向不利于高邊驅動

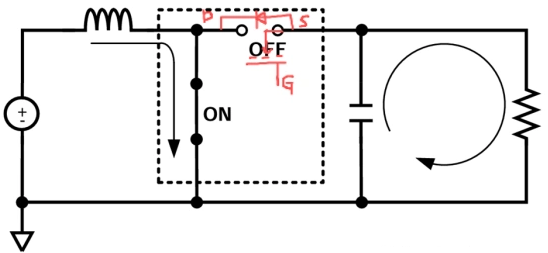

如圖所示
若體二極管反向，開通高邊 MOSFET 所需柵極電壓會升到最高點，驅動電路設計會更麻煩。相比前兩點，這個影響小些，但也不容忽視——就像“奶茶店排隊打卡”，小細節也可能翻車。
要點回顧
高邊 MOSFET 不能隨意反接，否則續流失敗、輸出短路、驅動困難，電路會直接“翻車”。
體二極管方向由電路工作原理決定，不是隨便能改的設計參數。
工程設計要基于物理規律和系統分析，不能憑直覺操作。
優秀工程師不僅要知道“怎么做”，更要理解“為什么這么做”。
記住：質疑精神是創新起點，科學分析是保障，實踐驗證是終極標準！
