很多工程師都會遇到這種情況：仿真中的晶體管開關非常完美，但做成實物后卻出現繼電器吸合不穩、LED異常、MCU輸入漂移等問題。
原因往往不是程序，而是晶體管沒有真正進入開關狀態。晶體管不是機械按鍵，它是否可靠工作，取決于兩個區域：截止區和飽和區。
放大區雖然可以放大信號，但對于開關應用來說，它就是一個危險區域。
【圖1 晶體管開關電路】
一、截止：真正的電子斷路
以NPN晶體管為例，當基極驅動不足，PN結無法正常導通，基極電流接近零，集電極電流也趨近于零，此時晶體管進入截止狀態。
但工程上要注意，截止不是簡單的‘基極沒電壓’，還要考慮漏電流、上下拉電阻以及長期穩定性。
如果基極殘留微弱電壓，晶體管可能處于假截止狀態，導致待機功耗增加、電平漂移甚至誤觸發。

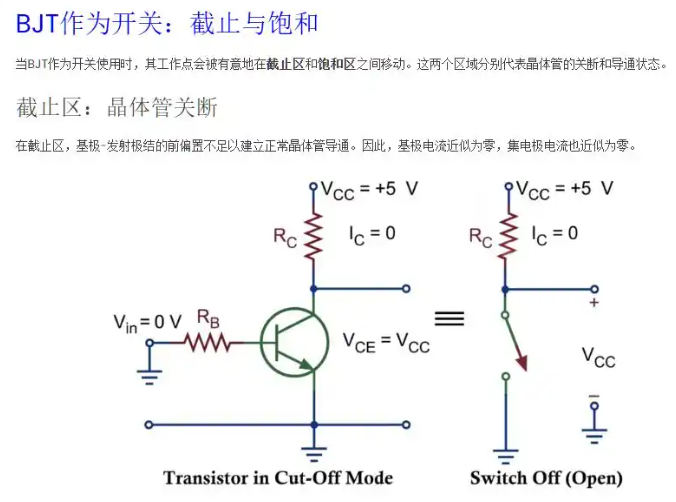

【圖2 晶體管截止模式】
二、飽和：真正的電子閉合
很多人認為只要給基極電流，晶體管就是打開。其實這是一個典型誤區。
基極電流不足時，晶體管只是進入放大區，集電極壓降仍然較大，相當于開關沒有完全打開。
真正用于開關控制的是深度飽和狀態，此時基極驅動足夠，Vce壓降低，晶體管接近理想開關閉合。

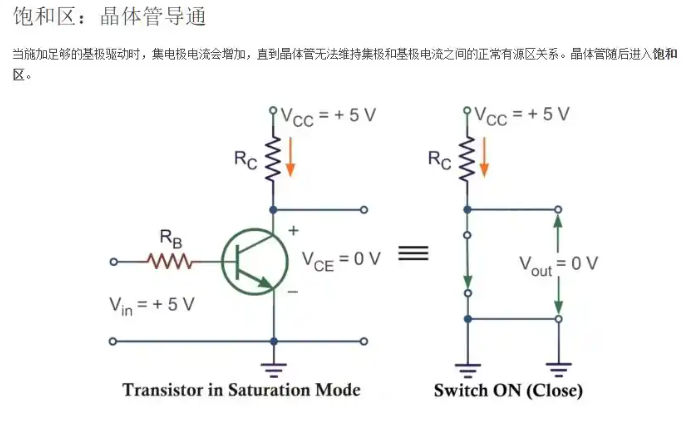

【圖3 晶體管飽和模式】
三、硬件工程師真正關注什么？
優秀設計不是讓電路‘剛好工作’，而是在電壓、溫度、負載變化時仍然穩定。
設計晶體管開關，需要重點關注：基極電阻是否合理、驅動電流是否充足、是否存在殘余電壓、多級開關是否累計壓降。
很多看似軟件問題，最終根源都是晶體管工作區域沒有控制好。
四、晶體管開關設計的5個常見坑
1. 基極電阻過大，導致無法飽和，晶體管長期發熱。
2. 沒有上下拉，導致關閉不徹底。
3. 過度驅動，導致關斷速度下降。
4. 忽略飽和壓降，多級電路后電平不足。
5. 只測試正常狀態，沒有考慮老化和極端環境。
總結：高手不是控制晶體管導通，而是控制它進入正確狀態
晶體管本身并不是開關，工程師通過電路設計，讓它表現得像開關。
真正可靠的硬件設計，核心不是讓電路能運行，而是讓它長期穩定運行。
記住：截止決定關閉是否徹底，飽和決定開啟是否可靠，而放大區，是開關電路最大的隱患。
