很多工程師看到Buck電源時，第一反應都是：電感、電容、MOS管，這不就是標準降壓結構嗎？
但如果你拆開一塊真實產品，會發現有些電源設計并沒有使用普通電感，而是用了一個看起來像變壓器的四腳器件。
它到底是什么？為什么一個5V轉3.3V的降壓電路，要加入一個耦合電感？
答案就是：Fly-Buck拓撲，一種把Buck和反激思想融合起來的電源架構。今天從普通Buck降壓結構中發現四腳耦合電感，并進一步分析其用途。

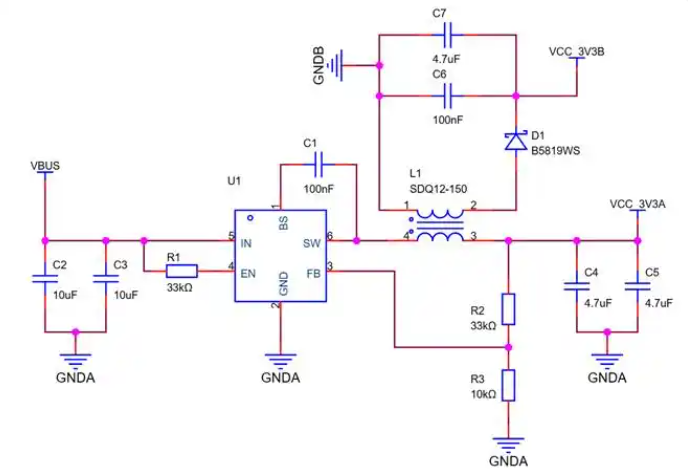

【圖1 產品中的Buck+耦合電感電路】
一、這個“四腳電感”，其實不是普通電感
普通Buck電路里的電感只有一個繞組，作用是儲能和濾波。但耦合電感內部有兩個或多個繞組，本質上更接近一個小型變壓器。
Fly-Buck就是利用這個特點：主繞組完成Buck降壓，副繞組通過磁耦合產生另一路輸出。
這樣做最大的價值，是在不增加獨立隔離電源芯片的情況下，可以獲得額外電壓輸出，同時保持較小體積。原文指出，F(xiàn)ly-Buck通過將傳統Buck中的電感替換為帶二次繞組的耦合電感，再增加整流和濾波部分形成新的拓撲。

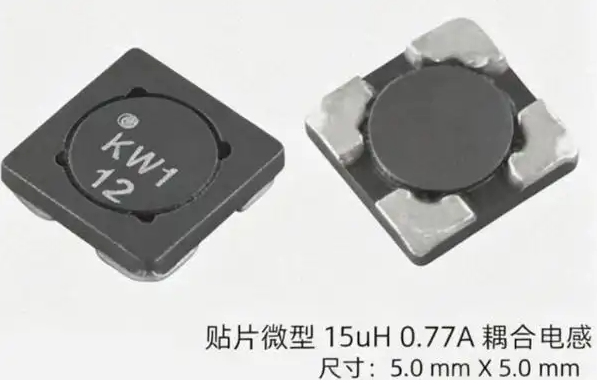

【圖2 耦合電感實物與Fly-Buck電路】
二、Fly-Buck為什么比普通Buck更靈活？
普通Buck只能提供一路穩定降壓輸出，例如12V降5V。
但很多實際產品需要同時提供多個電源：比如主控芯片需要3.3V，通信模塊需要隔離供電，傳感器需要負壓或者獨立參考電源。
如果全部使用多個電源芯片，成本、面積和復雜度都會增加。
Fly-Buck利用磁耦合，把一個Buck控制器擴展成類似多路電源輸出結構。
【圖3 Fly-Buck拓撲結構】
三、它到底是怎么工作的？
理解Fly-Buck，關鍵是理解兩個狀態。
當主輸出Vo1負載較重、副輸出Vo2較輕時，主邊電感主要表現為勵磁電流，副邊產生的電流通過匝比反射到主邊，兩者共同決定電感電流變化。
而當副輸出負載增加時，副邊電流反射回來，可能改變主邊電流方向。這個變化也是為什么Fly-Buck設計時需要特別關注工作模式。

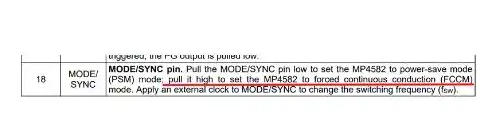

原文分析指出，在某些工況下副邊電流反射可能導致電感電流反向，因此需要選擇支持FCCM連續導通模式的同步Buck方案，而不能簡單使用異步二極管Buck。
【圖4 Fly-Buck不同負載狀態工作分析】
四、工程設計中最容易踩的坑
第一，副邊通常沒有閉環反饋，輸出電壓會受到耦合電感匝比、負載變化影響。如果對電壓精度要求高，通常需要額外增加LDO進行二次穩壓。
第二，耦合電感選擇非常關鍵，需要關注匝比、電流能力、飽和特性以及原副邊耐壓。
第三，副邊功率較大的應用，需要確保控制芯片能夠處理連續電流狀態，否則可能出現異常輸出。
這些注意事項決定了Fly-Buck雖然巧妙，但并不是簡單替換一個電感就能成功。
【圖5 Fly-Buck隔離Buck關系及參數】
五、為什么高手喜歡研究這種電路？
因為優秀硬件設計的核心，不只是讓電源工作，而是在有限空間里實現更多功能。
Fly-Buck就是一個典型案例：它沒有增加復雜的隔離變壓器，也沒有堆疊多個電源模塊，而是通過磁元件創新，把Buck電路能力進一步擴展。
同時，由于原副邊具有隔離關系，還可以通過不同連接方式實現負壓輸出、高邊驅動、電流采樣等應用。

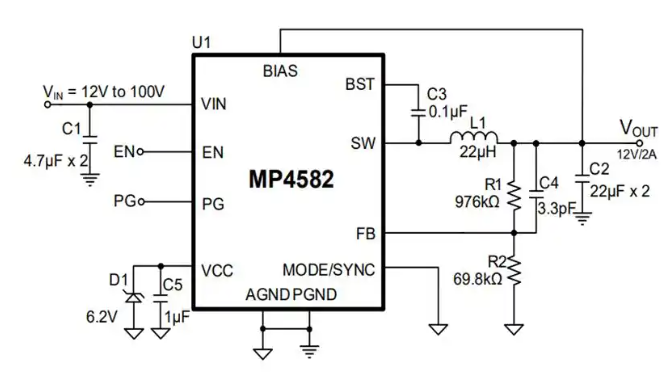

【圖6 多種組合應用及Buck芯片方案】
總結：真正厲害的電源設計，不是堆元件，而是重新理解拓撲
普通工程師看到的是一個四腳電感，高手看到的是一次電源架構升級。
Buck解決降壓，F(xiàn)ly-Buck解決的是在小體積條件下獲得更多電源能力！
