電源正負極接反，是電子設計里最容易踩的 “坑”—— 輕則讓設備罷工，重則燒毀芯片、損壞電源，等發現時往往已造成損失。那遇到電源反接該怎么處理？又該如何高效做好防反接防護？下面來介紹幾個實用方案，一步步拆解。
一、二極管防反接
第一種是二極管防反接，利用二極管的 “單向導電” 特性，串聯在電源回路中。當電源正負極正確連接時，二極管導通，電路正常供電；若正負極反接，二極管則會截止，使回路斷開，從而實現防反接功能

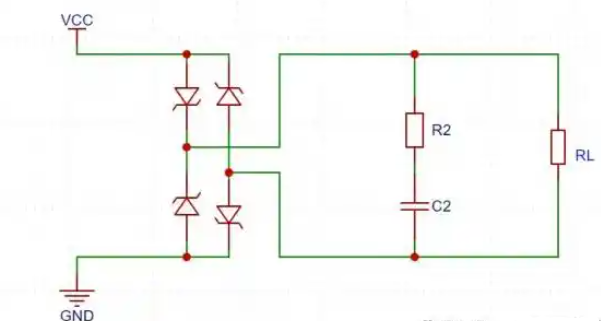

二、整流管防反接
第二種是整流管防反接，這種方案的優勢在于無需區分電源正負極，可直接接入，即便反接也能保證電路正常工作。不過它存在明顯不足：整流管內部的二極管壓降較大，容易導致外部電路通信時 GND 出現浮高（最高可達 0.7V），進而引發設備通信異常 。

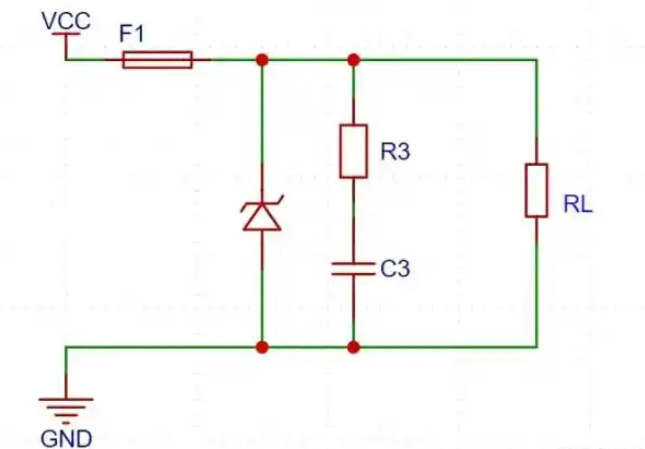

三、保險絲+穩壓二極管防反接
第三種是保險絲與穩壓二極管組合，通常前端采用自恢復保險絲，后端搭配穩壓二極管，正常供電時穩壓管截止，僅起過壓鉗位作用；該方案保護效果較好且適用范圍較廣。但需注意，當電源反接時，穩壓二極管會導通并形成短路，若長時間反接，不僅穩壓二極管可能被燒毀，甚至還會損壞電源；
四、低內阻MOS防反接
最后是低內阻 MOS 管防反接，主要分為 P-MOS 和 N-MOS 兩種應用方式：PMOS 常用于電源正極，NMOS 則用于電源負極。具體怎么選擇可查看往期內容。在MOS管選型時，應優先選擇導通電阻和導通壓降小的 MOS 管，以減少功耗，同時需關注柵源電壓 Vgs 的允許范圍，避免器件因電壓超標而損壞。

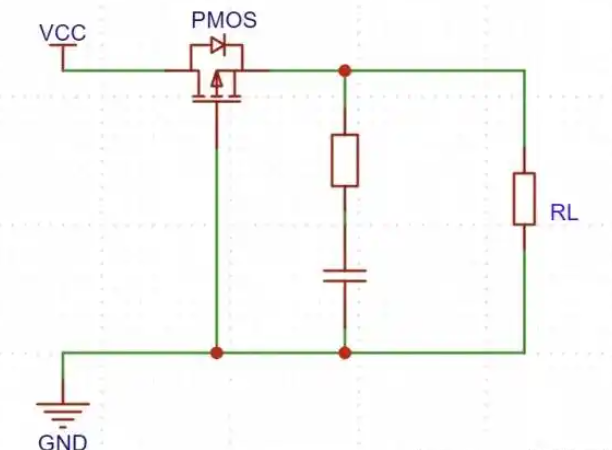

PMOS做防反接

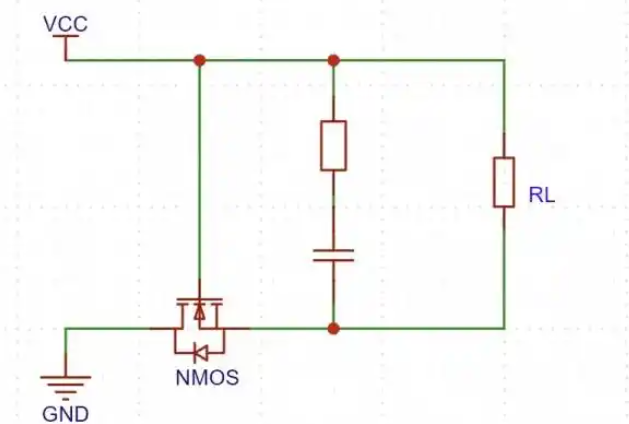

NMOS做防反接
