在現代電子設備中，電源的可靠性至關重要。這款基于三極管控制的智能雙電源切換電路，通過巧妙的電平檢測和開關控制，實現了主備電源的無縫切換，為重要設備提供持續穩定的電力供應。
如上電路圖，U1為內置電池主供電電源，DC_IN為DC輸入電源
當 DC_IN 無供電時，U1通過Q1給負載供電。
當 DC_IN 接入時，電流經二極管 D1 給負載供電。
不過，由于 D1 存在導通壓降，該電路更適合中小電流、對電壓精度要求不高的系統。
工作原理分析：

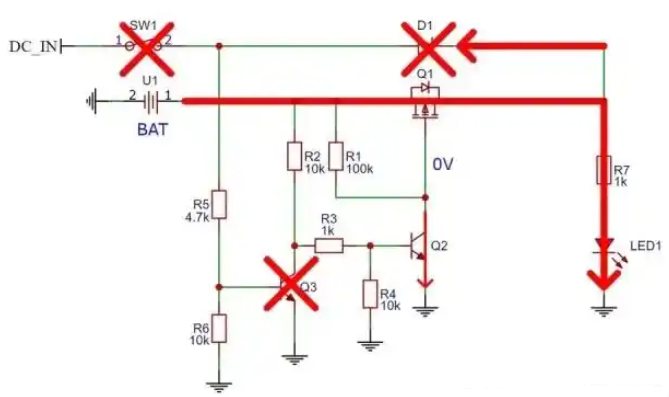

當 DC_IN 斷開（無電壓輸入）時，三極管 Q3 基極無電流而截止。
此時 Q2 基極通過 R2、R3 獲取電流而導通，將MOS管Q1 的柵極拉低，MOS 管 Q1 導通，負載由電池 U1 供電。
二極管 D1 在此狀態下的作用是防止電池電流反向灌入 DC_IN 端。

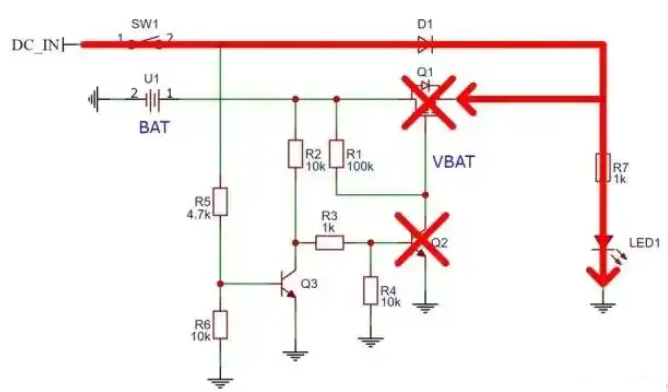

當 DC_IN 接入供電時，Q3 基極經 R5 獲得電流而導通，將 Q2 基極拉低，使 Q2 截止。
Q1 柵極隨即被 R1 拉至電池電壓 VBAT，柵源電壓 Vgs=0V，MOS 管 Q1 關斷，負載切換為由 DC_IN 供電。
該電路的優勢在于：電池供電時，MOS 管導通內阻極小、壓降低，能有效降低功耗；DC 供電時雖因二極管存在額外功耗，但此時多由外接適配器供電，對系統整體影響可忽略。
